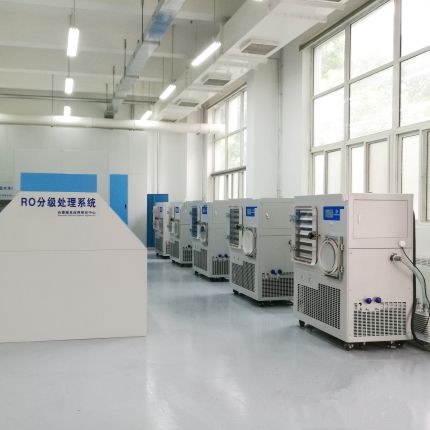

石墨烯专用中试冷冻干燥机,欣谕中试型石墨烯冻干机的照片

石墨烯专用中试冷冻干燥机,欣谕中试型石墨烯冻干机

   欣谕XY-FD-S10系列中型冷冻干燥机、石墨烯冻干机、真空冷冻干燥机,是一款由欣谕公司新型研发的冻干设备,主要用于科研,院校,生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯..
销售热线:021-51093712

欣谕XY-FD-S10系列中型冷冻干燥机、石墨烯冻干机、真空冷冻干燥机,是一款由欣谕公司新型研发的冻干设备,主要用于科研,院校,生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、海产品、动植物一切您想干燥的产品,对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品,冷冻干燥技术更能显示其优越性,另外欣谕公司可定制超低温-120度以下冷冻干燥机帮助客户解决含有防冻液、乙二醇一类特殊物料。经冷冻干燥处理的物品易于长期保存,加水后能恢复到冻干前的状态并保持原由的生化特性。系列机型具备搁板加热和可编程功能,可查看冻干曲线,方便用户观察物料的冻干过程。

1.欣谕公司产品方仓原位石墨烯专用中试真空冷冻干燥机,预冻、干燥原位完成,操作简便,干燥效果好。

2. 干燥室门采用ACRYLIC材料,无色、透明、可观察冻干的全过程。

3. 充气(放水)阀门采用安全隔膜阀门,可接惰性气源,干燥后充惰性气体,延长物料保质期。

4. 气体导流技术,冷阱捕冰均匀,捕冰能力强。石墨烯中试.jpg

5. 安全控制的电化霜系统,操作简便、除霜效率高。

6. 国际知名品牌压缩机、双机复叠制冷,高效节能、使用寿命长、噪音低。

7. 欣谕公司技术搁板+低粘度介质循环控制升降温,控温精度高,搁板温差≤1℃,干燥效果均匀。

8. 搁板温度模糊控制系统,斜率控制状态下搁板升、降温速率可控。

9. 强大的传感器校准功能,确保长期使用测量值的精确性。

10. 7英寸真彩工业嵌入式触摸屏+FD-PILOT控制系统及软件+SL-HPSC-IV模块化控制器系统,具有较高的可靠性和稳定性。

11. 控制系统专业化设计,可保存40组冻干工艺配方,每个配方可设定40个温度控制区段,提高工艺优化率。

12. 智能化数据记录系统,可查询历史曲线及历史记录,并可实时修改存储周期及数据记录U盘导出。

13. 灵活的手动+自动控制方式,手动摸索工艺,自动批量化生产。

14. 实时报警显示及历史报警查询功能,方便故障诊断及设备维护。

15. 可设置用户等级和密码,分权进行操作管理。





XY-FD-S10普通型冻干机技术参数:

冻干面积:1.04



冻干机型号

XY-FD-S10PLC

备注



机械性能



板层有效面积

1.04㎡



冷阱凝冰能力

16kg



最低温度

-70℃



冷凝器降温速率

从+20℃到-40℃

15分钟



板层温度范围

-50~+80℃



板层冷却速率

从+20℃到-40℃

60分钟(空载)



板层升温速率

从-40℃到+20℃

60分钟(空载)



抽气速率:

从大气压抽至10pa

15分钟

空载

冻干箱极限真空

5pa

空载

操作界面

手动+半自动+自动



界面操作实现

各功能一键式操作



装瓶能力(约)

OD 16mm  3828支



OD 22mm  2016支



盘装液体

Max 16L




冻干箱



材料

ANSI 304



板层

6(可用)+1(辐射板)

板层间距和板层尺寸可根据客户要求调整

板层尺寸

360(宽)*480(深)*20(厚)

板层间距

70mm



板层最低温度

-55℃



隔板控温

真空状态下,在满足后箱冷阱捕水的条件下,可实现隔板温度恒定控温在客户设定的温度。

温度均匀性

±1℃



表面粗糙度

Ra0.5 μm



板层平整度

≤± 0.5 mm / m2



板层结构形式

上下表面均无焊点的内焊法



冻干箱门

高透光亚克力50mm



锁门方式

手动锁门




冷阱



材料

ANSI 304



盘管形式

外置于冷阱



冷阱最低温度

-70℃



除霜方式

电加热辅助+常温化霜



冷阱门

高透光亚克力



锁门方式

手动锁门




加热系统



循环泵

德国威乐WILO



导热油

美国道康宁5cs 低粘度硅油



电加热

2kw



板式换热器

瑞典阿法拉伐技术



加热速率

1℃/min




真空系统



真空泵

浙江谭氏2XZ-8C     或者

日本爱发科VDN301   或者

德国莱宝D30C

真空泵外置(XY冻干机专用T型泵)

真空泵泵头阀

宁波捷柯达高真空截止阀



真空探头

英国“爱德华”EDWARDS APG



真空泵抽速

~8L/min



真空泵功率

1.1KW



真空泵接口

KF40



连接管

KF40真空不锈钢波纹管




复压掺气系统



真空微调阀

西玛特 SIEGV



真空充气阀

西玛特 SIEGV



呼吸器

0.22um




制冷系统



制冷方式

复叠式制冷



制冷剂

一元R404a,二元R23



冷却方式

风冷



压缩机

法国泰康3HP*2台



油分

美国ALCO



干燥过滤器

丹麦DANFOSS



压力控制器

丹麦DANFOSS



电磁阀

意大利CASTEL




电控系统



PLC

日本OMRON



低压电气

施耐德、欧姆龙、西门子



技术优势



1

符合FDA欧盟标准,电子签名,多组密码;

2

自动、手动在任何节点任意切换;

3

系统操作可在无菌室、机房、冻干控制室进行,并且相互具有互锁功能,避免误操作;

4

友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示;

5

“配方管理”可设置无数条冻干工艺曲线;

6

“冷冻干燥”自动过程有阶段显示功能,并可任意跳段;

7

“冷冻干燥”过程中可对配方进行随时调整;

8

具有数据、曲线两种记录功能,可根据批号随时调用或打印;

9

可存储无数条数据、曲线记录;

10

各个真空度、温度曲线由多种颜色显示,并可任意设置“显示”或“隐藏”;

11

“冷冻干燥”完成后,可将“工艺配方”、“数据曲线”、“历史记录”、“操作记录”、“报警记录”等原始记录一起打印,可作为批产品的详细批记录进行保存;

电脑

联想LENOVO

预装上位机软件

控制系统

上海欣谕XY-HOS-V1



主要电器元件

法国 施耐德




尺寸和重量



整机结构

真空泵外置



冻干机参考尺寸

1600*1250*1800mm



重量(约)

500kg




电力供应



电压

三相380VAC 50HZ



装机功率

8KW

实际功耗小于7kw

环境温度

5~25℃








· 共晶点测试仪

· 冻干终点判断功能

· 进口品牌真空泵

· 真空泵防返油装置

· 油雾过滤系统

· 真空调节系统

· LYO-CONTROL软件系统

· 数据记录仪

· 回填过滤器

· 自动回填及排水控制系统

· 电容式真空计

· 外接挂瓶装置

· 非标定制
