上海欣谕XY-FD-S10中试型冷冻干燥机、触摸屏PLD冻干机

   XY-FD-S10PLD中试型冷冻干燥机、冻干机、真空冷冻干燥机,是一款由欣谕公司新型研发的冻干设备,主要用于科研,院校,生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞..
销售热线:021-51093712

XY-FD-S10PLD冷冻干燥机、冻干机、真空冷冻干燥机,是一款由欣谕公司新型研发的冻干设备,主要用于科研,院校,生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、海产品、动植物一切您想干燥的产品,对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品,冷冻干燥技术更能显示其优越性,另外欣谕公司可定制超低温-120度以下冷冻干燥机帮助客户解决含有防冻液、乙二醇一类特殊物料。经冷冻干燥处理的物品易于长期保存,加水后能恢复到冻干前的状态并保持原由的生化特性。系列机型具备搁板加热和可编程功能,可查看冻干曲线,方便用户观察物料的冻干过程。

一.主要特点
原位预冻干燥;
硅油加热,控温精度高,搁板温差≤1℃,干燥效果均匀;
搁板温度可调、可控生产工艺;
可储存14个程序,每个程序可设30段,冷冻干燥机在运行过程中可修改程序参数,并记录最后的干燥曲线;
由于干燥室与冷阱为分体结构,捕水能力强,干燥时间短;
触摸屏操作,PID控制,可设置开机密码,显示干燥曲线;
方形托盘不易变形,易于操作,便于清洗;
配置充气阀,可充干燥惰性气体;
干燥室采用高透光无色透明有机玻璃门,在操作过程中能清晰观察物料的变化过程;
可选配PLC控制系统以及上位机软件实现远程控制。

二.技术参数:

冻干机型号

XY-FD-S10

备注



机械性能



板层有效面积

1.04㎡



冷阱凝冰能力

16kg



最低温度

-70℃



冷凝器降温速率

从+20℃到-40℃

15分钟



板层温度范围

-50~+80℃



板层冷却速率

从+20℃到-40℃

60分钟(空载)



板层升温速率

从-40℃到+20℃

60分钟(空载)



抽气速率:

从大气压抽至10pa

15分钟



冻干箱极限真空

5pa



操作界面

手动+半自动+自动



界面操作实现

各功能一键式操作



装瓶能力(约)

OD 16mm  3828支



OD 22mm  2016支



盘装液体

Max 16L




冻干箱



材料

ANSI 304不锈钢



板层

6(可用)+1(辐射板)



板层尺寸

360(宽)*480(深)*20(厚)

板层间距和板层尺寸可根据客户要求调整

板层间距

70mm

板层最低温度

-55℃



隔板控温

真空状态下,在满足后箱冷阱捕水的条件下,可实现隔板温度恒定控温在客户设定的温度。

温度均匀性

±1℃



表面粗糙度

Ra0.5 μm



板层平整度

≤± 0.5 mm / m2



板层结构形式

上下表面均无焊点的内焊法



冻干箱门

高透光亚克力50mm



锁门方式

手动锁门




冷阱



材料

ANSI 304



盘管形式

外置于冷阱



冷阱最低温度

-70℃



除霜方式

电加热辅助+常温化霜



冷阱门

高透光亚克力



锁门方式

手动锁门




加热系统



循环泵

德国威乐WILO



导热油

美国道康宁5cs 低粘度硅油



电加热

2kw



板式换热器

瑞典阿法拉伐技术



加热速率

1℃/min




真空系统



真空泵

浙江谭氏2XZ-8C     或者

日本爱发科VDN301   或者

德国莱宝D30C

真空泵外置(XY冻干机专用T型泵)

真空泵泵头阀

宁波捷柯达高真空截止阀



真空探头

济宁ZJ-52T



真空泵抽速

~8L/min



真空泵功率

1.1KW



真空泵接口

KF40



连接管

KF40真空不锈钢波纹管




制冷系统



制冷方式

复叠式制冷



制冷剂

一元R404a,二元R23



冷却方式

风冷



压缩机

法国泰康3HP*2台



油分

美国ALCO



干燥过滤器

丹麦DANFOSS



压力控制器

丹麦DANFOSS



电磁阀

意大利CASTEL




电控系统



触摸屏

台达DOP-B 7寸高彩人机界面

欣谕定制

控制系统

YLLD820



电器元件

施耐德、正泰等




尺寸和重量



整机结构

真空泵外置



冻干机尺寸

1250*1100*1800mm



重量(约)

500kg




电力供应



电压

380VAC 50HZ



装机功率

8KW

实际功耗<7kw

环境温度

5~25℃

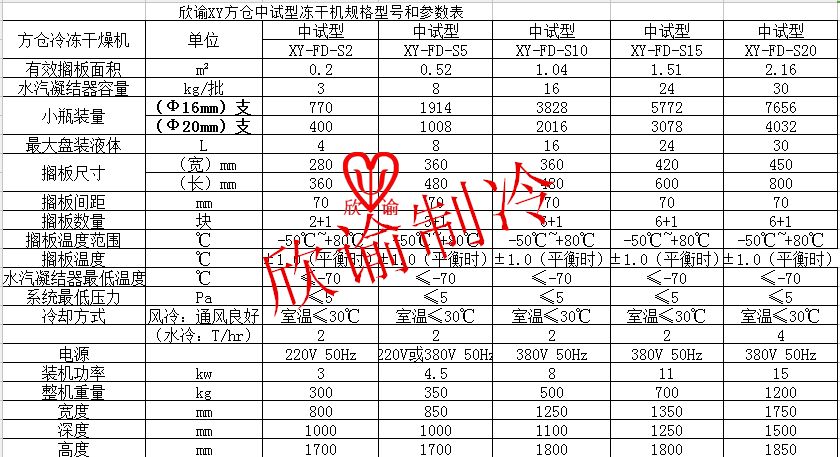

欣谕XY生产型冻干机规格型号与参数
型号   XY-FD-S30 XY-FD-S50 XY-FD-S70 XY-FD-S100 XY-FD-S150 XY-FD-S200 XY-FD-S250 XY-FD-S300 XY-FD-S350 XY-FD-S400
隔板面积(M2)   3 5 7 10 15 20 25 30 35 40
有限隔板面积(M2)   2.8 5.5 7.75 10.33 14.76 20.31 24.38 29.7 36 40.5
装瓶数 个/Φ16MM 13300 24800 34800 46400 66400 92800 109700 133600 153600 182200
个/Φ22MM 6800 12700 17800 23700 33900 47400 56000 68300 70500 93000
散装溶液量(L)   60 105 140 220 290 400 480 590 590 800
隔板尺寸 宽(MM) 615 915 915 915 1215 1215 1215 1515 1515 1515
深(MM) 915 1215 1215 1215 1215 1520 1520 1520 1830 1830
隔板数量(个)   5+1 5+1 7+1 9+1 10+1 11+1 13+1 13+1 13+1 15+1
隔板间距(MM)   100
隔板温度范围(℃) -55~+70
冷凝器温度(℃)   -70
冷凝器最大捕水量KG)   65 105 140 220 290 400 530 640 750 750
压缩机   S4T-8.2Y*2 S4G-12.2Y*2 S6J-16.2Y*2 S6H-20.2Y*2 S6F-30.2Y*2 S6F-25.2Y*2 S6F-30.2Y*3 S6G-30.2Y*3 S6F-30.2Y*4 S6F-30.2Y*4
真空泵   E2M40 E2M40 E2M80 E2M80 E2M175 E2M275 E2M275 E2M275 E2M275 E2M275
罗茨泵         EH250 EH250 EH500 EH1200 RH1200 RH1200 RH1200
循环泵   SD40/10 TOP-SD65/13 TOP-SD65/13 TOP-SD65/13 TOP-SD65/13 CNF40 CNF50 CNF50 CNF50 CNF50
水环泵   LEM25 LEM25 2BV2070 2BV2070 2BV2070 LEZM125 LCM150 LEM150 LEM150 LEM150
主阀口径   250 400 400 400 500 600 600 700 800 800
电加热   6 10 14 20 30 40 50 60 70 80
极限真空(Pa) 1
系统泄露率(PA.m³/S) 0.1
装机功率(KW)   30 43 55 72 103 141 151 182 212 222
冷却水量(m³/H)   7 11 16 18 25 37 37 42 50 50
压缩空气 0.6~0.8Pa
长(MM)   3700 4300 5000 5800 6200 6500 6600 6600 6600 6600
宽(MM)   1800 2300 2600 2500 2500 2600 2600 2600 2700 2700
高(MM)   3000 3700 3000 3400 4100 4100 4300 4600 4800 4800
设备重量(KG)   5600 11000 12000 15000 21200 23800 2800 31000 34000 36000
纯蒸汽耗量(KG)   100 130 150 200 230 280 320 380 380 450
纯水/注射水量(L/M)   90 120 150 160 200 230 260 280 280 300

*以上数据仅供参考,可根据用户要求定制,最终数据以合同为准。

  1. 通常标配基本型的触摸屏操作系统,也可根据用户要求选择PLC和以太网远程控制系统;
    2.可根据用户要求选择风冷或者水冷的冷却方式;
    3.可根据用户厂房设计冻干机;
    4.可根据用户要求选择技术配置;
    5.可根据用户要求选择真空泵品牌类型;

  2. 欣谕冻干机选配功能:

· 共晶点测试仪

· 冻干终点判断功能

· 进口品牌真空泵

· 真空泵防返油装置

· 油雾过滤系统

· 真空调节系统

· LYO-CONTROL软件系统

· 数据记录仪

· 回填过滤器

· 自动回填及排水控制系统

· 电容式真空计

· 外接挂瓶装置

· 非标定制

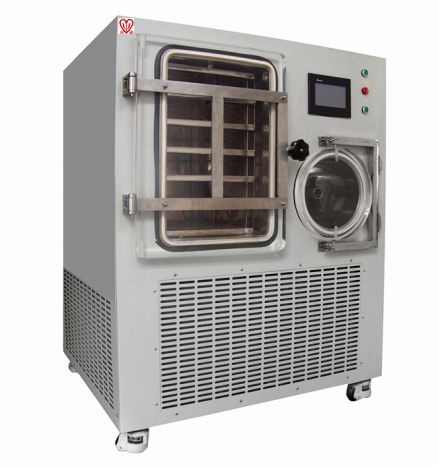

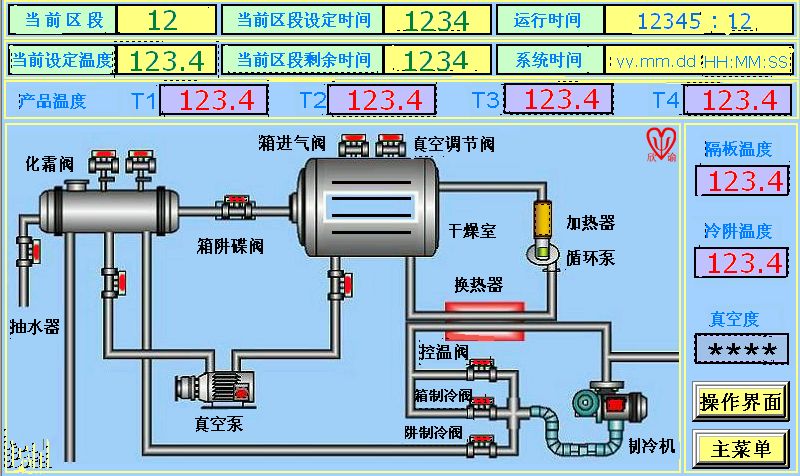

设备外观及操作界面
